Устройство печной трубы: описание, виды, схемы, какой вариант лучше

Дымоход: основные правила проектирования и монтажа

Что такое распушка?

Для этого напомним все части кирпичной печи:

  • основная труба дымохода выкладывается от печи;
  • не доходя до плиты перекрытия, начинаем формировать шейку печи, которая по сути является началом распушки;
  • распушка – это небольшое увеличение наружного сечения трубы для предотвращения сильного нагрева деревянных, других поверхностей перекрытия, стен;
  • после выхода из перекрытия дымоход уменьшается до прежних габаритов, выводится на крышу;
  • за 7 слоев блоков до выхода трубы из крыши начинаем выкладывать «выдру» небольшое расширение наружной трубы. Такая конструкция не позволяет воде попадать внутрь дымохода:
  • выше этой части формируем шейку, одинакового наружного сечения с основным дымоходом;
  • за несколько рядов до верха начинаем формировать оголовок кирпичной трубы, на который устанавливаем защитный колпак.

Схема дымохода c элементами

Для представления и общего понимания выложим фотографию (схему где указано место распушки и «выдры»):

А основные схемы порядовки показаны ниже, где разбирается самостоятельная кладка деталей дымохода.

Рекомендации по выбору кирпича

Сразу отметим – простой строительный кирпич для  кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы всех дымоходов – использование керамического термостойкого сорта кирпичей.

В основном используются блоки красного цвета. Но нельзя путать и использовать пористый огнестойкий кирпич или пустотелые блоки для кладки дымохода, место таких материалов для сооружения внутреннего слоя топочного отсека.

Отдельно отметим, что для возведения печей используется готовый или самодельный раствор на основе огнеупорной или шамотной глины. Стыки должны заполняться полностью, без оставления даже незначительных пустот.

Кирпичи должны выдерживать воздействие осадков, перепадов температур и сильных ветров. Приведем необходимые характеристики таких блоков.

Минимальный уровень прочности на сжатие.300-500.
Процент влагопоглощения.От 7%.
Минимальная величина циклов морозостойкости.F100.
Величина значения веса от объема материала.2,1 г/см3.

Разберем пошаговую инструкцию самостоятельного строительства «выдры», распушки основных размеров.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВтСечение трубы, в миллиметрах
3,5130×130
3,5÷5,2130×190
5,2÷7,0130×260
7,0190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

  • в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
  • перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
  • в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
  • на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

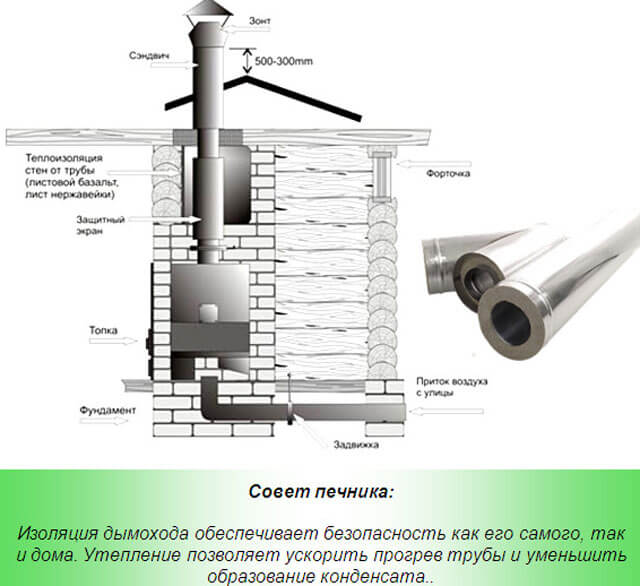

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.

Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

Порядок монтажа этого элемента следующий:

  1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
  2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
  3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
  4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Устройство дымохода печи

В зависимости от материала для изготовления дымохода, потребуется приготовить и сделать разные отдельные детали. Общие – это воздушная заслонка, для регулировки величины тяги в дымоходе и защитный козырек наверху трубы.

Он необходим для защиты внутреннего канала от попадания воды или снега. Остальные детали разных видов дымохода кардинально отличаются. Разберем основные подробнее.

Дымовая труба из кирпича

Такие дымоходы устанавливают только для прокладывания внутри помещений, сквозь крышу и плиты перекрытий. Не рекомендуется выкладывать кирпичные конструкции в многоэтажных домах.

Схема устройства кирпичного дымохода для печи

Перегородки на разных этажах могут быть смещены, придется выполнять горизонтальные отводки, что практически невозможно сделать на таких конструкциях. Кирпичный дымоход состоит из нескольких основных частей:

  • шейка печи. Это квадратная или прямоугольная конструкция выходит из корпуса печи и проходит по всему зданию. В нижней части делается несколько пазов для прочистки каналов от мусора и сажи. Выше корпуса печи выкладывается тонкая полость для установки воздушной заслонки. С ее помощью регулируется сила тяги (выходящего вверх потока воздуха), необходимая для нормальной работы печей и котлов;
  • на определенном расстоянии от плиты перекрытия, каменщик начинает выкладывать распушку трубы. Внутренний размер остается неизменным, а снаружи начинают выдвигать кирпичи на третью часть длины кирпича. Наружный размер, в самом широком месте распушки превышает внутренний минимум на 600-700 мм. На 9 рядке, выкладывается шейка трубы. Эта деталь позволяет понизить температуру выходящих газов и служит как своеобразный компенсатор всей конструкции. Распушка выкладывается перед каждой плитой перекрытия;
  • «Выдра» — эту часть дымохода выкладывают перед проходом трубы сквозь поверхность крыши. Для ее кладки понадобится 7 рядов. На 6 постепенно увеличивается наружный размер с сохранением внутреннего, на 7 размер уменьшается до основного и кладется шейка трубы;
  • Оголовок – это 2 последних рядка кирпичей, которые выставляют наружу, увеличивая наружный размер на 60-70 мм. такая конструкция препятствует попаданию осадков в дымоход, но для полного перекрытия канала потребуется установка защитного козырька или колпака.

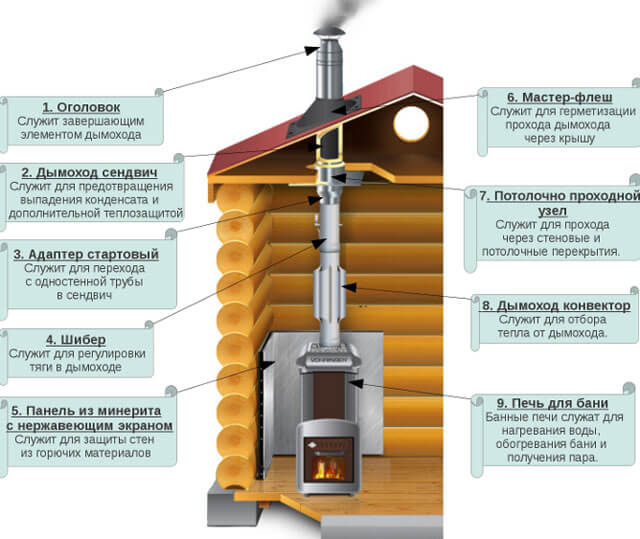

Дымоход из сэндвич-труб

Для такого дымохода используется несколько деталей:

  • сами трубы из нержавейки или оцинкованного металла с внутренней прослойкой утеплителя. Для нее используется минеральная или базальтовая вата;
  • для подключения других участков трубопровода используются всевозможные фитинги. Это могут быть тройники, отводы под разный угол, крестовины и другие детали;
  • монтажные муфты или короба для прохода сквозь плиты перекрытия или крышу. Муфты делаются по принципу сэндвич труб. Единственное отличие – они могут изготавливаться из резины. Для изготовления защитных коробов используется тонкая оцинковка. Коробок делается без крышки. Его заводят на трубу, фиксируют на плите перекрытия и заполняют все пустоты минеральной ватой или другим теплоизоляционным материалом. Главное, чтобы не оставалось малейших зазоров;
  • для крепления используются специальные хомуты и дюбеля с саморезами;
  • сверху устанавливается специальный колпак, защищающий внутренние полости от попадания осадков.

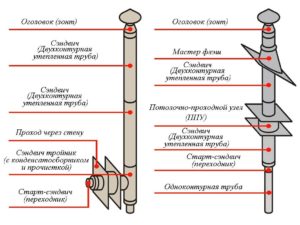

    Схема устройства металлического дымохода

Переход на сэндвич-трубу – предварительные работы

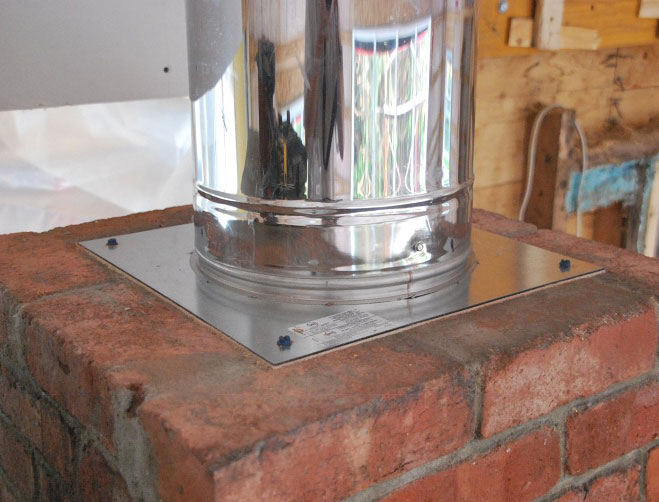

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

  • Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
  • Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
  • Заделать старый проем в кровле.
  • Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
  • Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

  • Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
  • При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
  • В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
  • Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Выдра и распушка с дымовым каналом 140 х 270 мм

Размер зависит от толщины швов, качества блоков. При расчете величины сдвига кирпичей учитывается минимальная величина сдвига блоков в каждом ряду на 70-75 мм.

Выполнение порядовки распушки

Порядока распушки дымохода 140×270

Кладка распушки начинается с укладки шейки печи. Работа проводится в несколько этапов.

№№ рядаОписание работы
1выкладываем шейку печи, для этого выкладываем внутренний канал, размером 140/270 мм. Наружный размер дымохода соответственно будет иметь размер 380/510 мм. Для кладки шейки готовим 5 кирпичей.
2Начинаем формировать распушку. Выдвигаем наружу кирпичи так, чтобы размер стал 450/590 мм. Здесь уже придется использовать бой кирпича после доставки или откалывать от целого блока необходимые по размеру части. Для этого используем молоток каменщика (кирочку) или отрезаем детали болгаркой с алмазным кругом. Внутреннее сечение канала должно оставаться неизменным.

3

Еще немного выдвигаем кирпичи наружу, доводим размер до 560/610 мм. Продолжаем использовать отрезанные детали. Обязательно проверяем правильность укладки по отвесу или уровнем.
4Доводим габариты трубы до 570/710 мм. Внутрь кладки ставим детали, толщина которых до 100 мм.
5Мы сформировали наружное сечение распушки, поэтому выдерживаем его.
6Начинаем перевязку. Укладываем первой половинку или просто разворачиваем деталь поперек или вдоль.
7Укладываем кирпичи, выдерживая размер шейки печи 380/510 мм.

Выполнение порядовки выдры

Эта деталь выполняется с постоянной перевязкой. Потребуется выложить 9 слоев кирпича. В средней части конструкции потребуется укладывать резаные детали для сохранения пропорции.

№№ ряда.Описание работ
1Выкладываем шейку печи. Потребуется 5 кирпичей. Наружный габарит 380/510 мм.
2Делаем увеличение только длинной части трубы. Добавляем в ряд 1 половинку и 1 деталь в ¾ целого блока. Во внутреннем ряду устанавливаем пластинки.
3Длина остается неизменной. Увеличиваем на ½ целого блока 1 сторону по ширине. Здесь будет делаться срез.
4Выкладываем по схеме порядовки, добиваемся увеличения откоса с боков.
5 -6Кладем строго по схеме. На 6 доводим длину скоса до 480 мм.
7Завершаем выполнение выдры с 3 сторон.
8Выпускаем откос с 4 стороны, выкладываем блоки по схеме.
9Перевязываем 8 ряд кирпичей и заканчиваем укладку выдры.
10В этом и последующих рядах уменьшаем наружный размер до 31-/580 мм.

Обратите внимание, что кладка свеса начинается с правой стороны канала и расширяется на ¼ длины кирпича. Для предохранения от быстрого образования слоя сажи на скосе, штукатурим его цементным раствором

Такая обработка не позволит задерживаться здесь конденсату и воде.

Какой дымоход лучше, кирпичный или металлический?

На этот вопрос вам никто не даст однозначного ответа. Главное – это высота и размер дымохода. Минимальный его размер – от 5 м. Если сделать его коротким, велик риск образования обратной тяги и выхода отработанных газов в помещение.

Независимо от материала, если на улице будет теплее, чем в помещении, тяга станет слабее или вообще исчезнет при нагреве уличной части больше чем воздух в доме.

На кирпичный или металлический дымоход и уровень тяги в них оказывает негативное влияние даже рядом стоящие деревья или склоны гор. Ветер создает подпор, и тяга может значительно понизится.

Чрезмерный поток воздуха в топке тоже не принесет печи нормальные условия эксплуатации. Такой напор может вызвать сильный разогрев деталей печи и их деформацию. И тепло будет попросту выдувать из топки, оно не будет успевать нагревать стенки топки.

Раствор для кладки кирпичного дымохода

К раствору для кладки печи предъявляются такие же высокие эксплуатационные требования, как и к строительному кирпичу. Раствор используется для поддержания герметичности кирпичной кладки на протяжении всего срока службы дымохода.

Поскольку труба из кирпича состоит из отдельных участков, для которых характерны различные погодные, механические и температурные условия эксплуатации, поэтому и кладочные растворы для них используются разные.

  1. Если предусмотрен коренной дымоход, тогда для первых порядовок от фундамента используется цементно-песчаная смесь – 1 часть цемента и 4 части песка. Для повышения пластичности в смесь добавляется ½ части негашеной извести.
  2. Следующие участки – начало дымоходной кладки от печи до распушки. Они должны выдерживать предельные температурные нагрузки до 400 градусов, поэтому для укладки кирпича используется связующая смесь на основе глины и песка. При прохождении распушки из комнаты через потолок на чердак кирпичная порядовка также выполняется на глино-песчаную смесь.
  3. Далее расположен участок, который служит для теплоизоляции дымохода путем монтажа металлического короба. Короб фиксируется вокруг дымоотводной трубы в месте ее вывода через перекрытие. В качестве теплоизолятора можно использовать негорючие материалы – асбест, минвату, керамзит и вермикулит.
  4. Последний участок представляет собой трубный стояк, шейку дымоотводной системы и выдру, которые подвержены чрезмерным ветровым нагрузкам. Поэтому для кладки кирпича используется смесь на основе извести. Аналогичный состав подходит для обустройства оголовка.

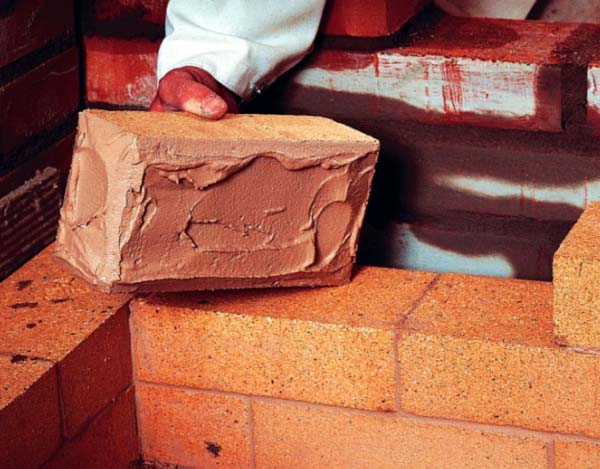

Для приготовления кладочного раствора используется глина средней жирности, без резкого запаха и сторонних примесей, которые могут привести к растрескиванию п>оверхности.

Для приготовления цементно-песчаного раствора лучше использовать горный песок или молотый кирпичный бой из шамотного или керамического кирпича.

Способы установки металлического дымохода для печи

Металлическая труба для печи может устанавливаться двумя способами: внутри дымового канала, а также по наружной стене дома. Более подробно рассмотрим оба варианта.

Внутри дымового канала

Если дома построен канал или он уже существует от старого отопительного оборудования, то в него помещается одностенная стальная труба, которая служит своеобразной гильзой. Имея идеально ровное сечение и гладкую внутреннею поверхность, она не создает сопротивление отходящим дымовым газам.

Сам канал предотвращает резкое остывание дымохода, и этим способствует уменьшению образования конденсата и увеличению срока службы. Такой монтаж более прост, а отсутствие длинных горизонтальных участков способствует лучшей тяге.

Схема установки металлической трубы в дымовом канале

Снаружи дома или здания

Установка снаружи более сложна и затратная в отличии, то первого варианта. Для этого способа используют двустенную сэндвич-трубу, так как применение одностенной все равно потребует обязательного утепления.

Сборка такого дымохода должна быть очень надежна. Несмотря на небольшой вес таких труб, халатность в крепеже дымохода недопустима.

Схемы монтажа

Требования к установке по СНиП

  1. Установку, проектирование и монтаж металлических дымоходов делают согласно СНиП под номером 2.04.50-91, а также по правилам пожарной безопасности. Такие ответственные работы должны проводить, только те физические лица и организации, которые имеют соответствующие разрешающие документы. Опыт работ, и знания таких организаций и лиц имеет огромное значение.
  2. Диаметр должен подбираться и соответствовать мощности печи.
  3. Высота дымохода должна быть не меньше чем 5 метров, независимо от строения.
  4. Должен монтироваться строго вертикально, а допустимые отклонения от вертикальной оси должны составлять не более 30 градусов на 2-х метровом участке.
  5. Не следует допускать горизонтальных участков длинней 1 метра, это ведет к ухудшению тяги. Подъем трубы на таких участках должен быть не меньше 5 градусов.
  6. Чтобы избежать возможной протечки конденсата, следует производить монтаж замков труб по ходу движения конденсата. Низ верхней трубы должен заходить во внутрь верха нижней трубы.
  7. При сборке отдельных частей и элементов, должен использоваться специальный термостойкий герметик, рассчитанный на 1000 градусов.
  8. Крепление стыков производиться специальными стяжками или хомутами, если такое крепление не предусмотрено, следует скреплять стыки саморезами.
  9. Чтобы он был надежным, нужно тщательно относиться к вопросу его крепления. Крепить его нужно с шагом не менее 1,5 метра, надежными элементами.
  10. Следует использовать специальные элементы проходки межэтажных перекрытий и крыши, для обеспечения пожарной безопасности зданий. Их внутренность должна заполняться негорючим, теплоизолирующим материалом.
  11. При выводе металлического дымохода через крышу, должна использоваться универсальная разделка.
  12. Для дальнейшей ревизии и чистки, должны быть установлены специальные ревизионные люки и прочистки.
  13. Для избежание попадания влаги с наружи, устанавливаются грибки. Чтобы избежать пожара от вылетающих искр из трубы, устанавливаются искрогасители.

Основные конструкции ↑

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

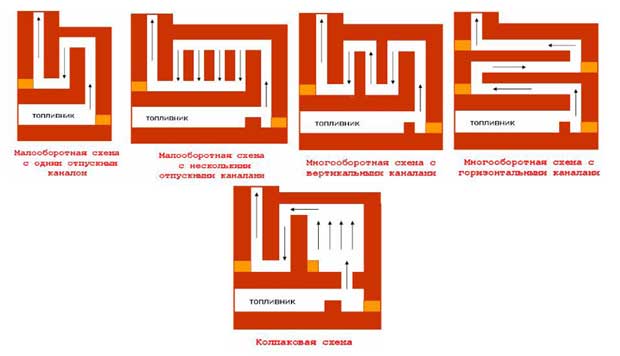

Перечислим основные виды дымоходов для печей.

  • Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
  • Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.



С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Рекомендуем
Дымоход длительного горения нужно время от времени чистить от золы, которая скапливается в месте изгибов.

  • Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
  • Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

  • Подготовительных работ;
  • Монтажа элементов крепежа;
  • Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

  1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.
  2. Проход через деревянную стену

    При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

    В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

    Нюансы монтажа места прохода печной трубы через деревянную стену

  • После этого на наружной стороне дома производят монтаж элементов, которые будут удерживать трубу дымохода в едином положении. В комплекте обычно присутствуют дюбеля необходимого диаметра, с помощью которых можно выполнить эту задачу.
  • Собственно дымоход собирается из нескольких отдельных частей, по аналогии с конструктором. Современные модели имеют удобные механизмы для крепежа, которые позволяют выполнить данный этап в течении считанных минут.

Примеры готового монтажа на фото:

Пример 1

Пример 2

Пример 3

Преимущества и недостатки

Кирпичные дымоходы обладают следующими достоинствами:

  • относительная дешевизна, в сравнении с современными материалами, применяемыми для него (популярными сейчас «сэндвич» панелями);
  • большой срок службы, может доходить до 30 лет;
  • кирпичная труба как архитектурный элемент идеально сочетается со многими кровельными материалами.

Но из-за того, что кирпич все же относится к строительным «старожилам» у него имеется много недостатков, в сравнении с современными его аналогами:

  • значительный вес кирпичной конструкции требует создания надежного основания;
  • возведение трубы занимает больше времени, чем при использовании «сэндвича»;
  • для дымохода идеальным сечением является круглое, а кирпич по своей форме прямоугольный, из него лучше выполняются квадратные конструкции;
  • внутренняя часть трубы даже после нанесения штукатурки остается шероховатой, из-за чего она быстро покрывается сажей, что ухудшает тягу.

Как сделать кирпичный мангал?

Перед тем, как задумывать постройку такого рода печи с дымоходом, нужно первым делом провести анализ площадки сада

Итак, важно обращать внимание на такие факторы:

Не стоит размещать рядом с легко воспламеняемыми объектами, домами и прочие.
В то же время, конструкция не должна быть на большом удалении от основной зоны отдыха.
Обязательно предусмотрите рядом площадку, чтобы не было цветов или других растений.
Обратите внимание на розу ветров в конкретном месте, чтобы дым не попадал в окна. Для этих целей, кстати, и монтируются кирпичные мангалы из кирпича с дымоходом

Поэтому если другого места не нашлось, позаботьтесь о вытяжке для мангала.

Также, нужно знать, какой лучше материал использовать для кладки. К примеру, для печей, лучше брать шамотный кирпич, он способен переносить серьезные температурные перегрузки. Кроме того, не забываем, что он сам по себе тяжелый материал и нужно подготовить основательный фундамент, тем более, если планируется дымоход дополнительно.
Кстати, не забывайте о декорировании, используйте специальные столешницы и тому подобное.

Порядок выполнения работы

Этапность работы:

Готовим яму под фундамент. Учитывайте изначальные размеры будущего сооружения, предусмотрите техническое отведение под воду, если планируется создать целый комплекс.
Для формировки нижнего слоя «подушки», используйте камень со щебнем. На такую основу заливается раствор песка и цемента, в соотношении 3 к 1

Не забывайте об укладке арматурного слоя или сетки, но обратите внимание, что армированный пояс, ни в коем случае не должен находиться на земле.
Во время высыхания и застывания, можно периодически поливать раствор, чтобы он больше принял влаги.
Перед кладкой кирпича, его нужно замочить за день в воде. Либо перед самой укладкой, опустить в воду на 30 – 40 секунд.
Наиболее простая кладка выполняется по схеме сдвига в одну из сторон «в половинку», потом в обратную

Подробную схему можно найти в интернете.
Первые два ряда нужно сделать сплошными, без дополнительных усилений. А, вот третий ряд уже станет основой под армирующий пояс.
Формировка жаровни происходит с помощью кирпича, учитывайте особенности и пользуйтесь схемами. Можно также сделать литую печь, но в таком случае, допускаются некоторые отклонения в выборе раствора, он обязательно должен быть огнеупорным.
Формирование дымоходного канала делается с помощью нержавеющего купола либо также из кирпича.
Финальный этап включает облицовку и обработку стенок мангала штукатуркой либо специальным декоративным материалом.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
